产品简介：

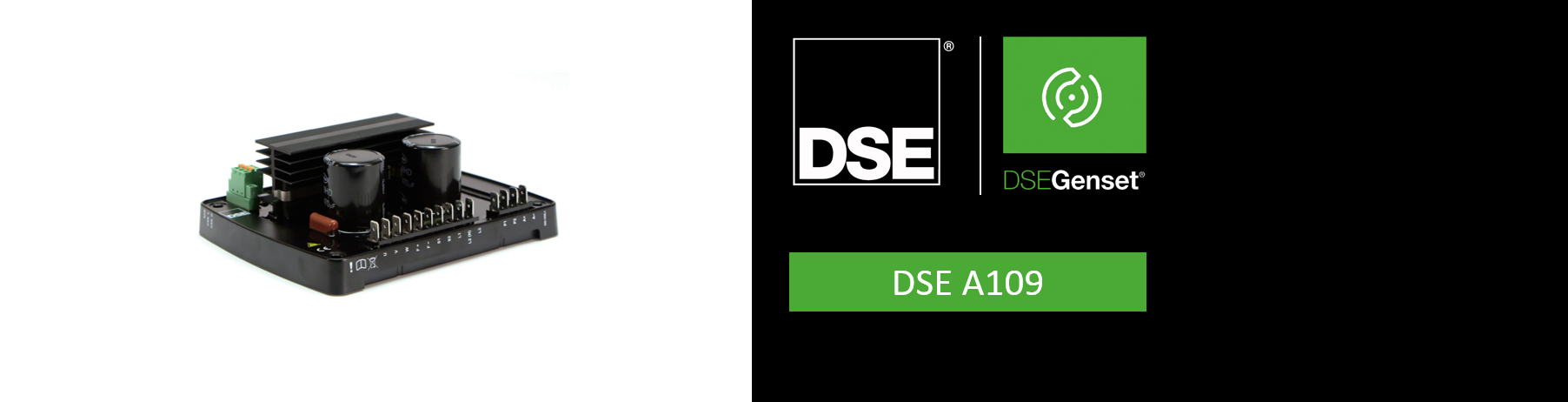

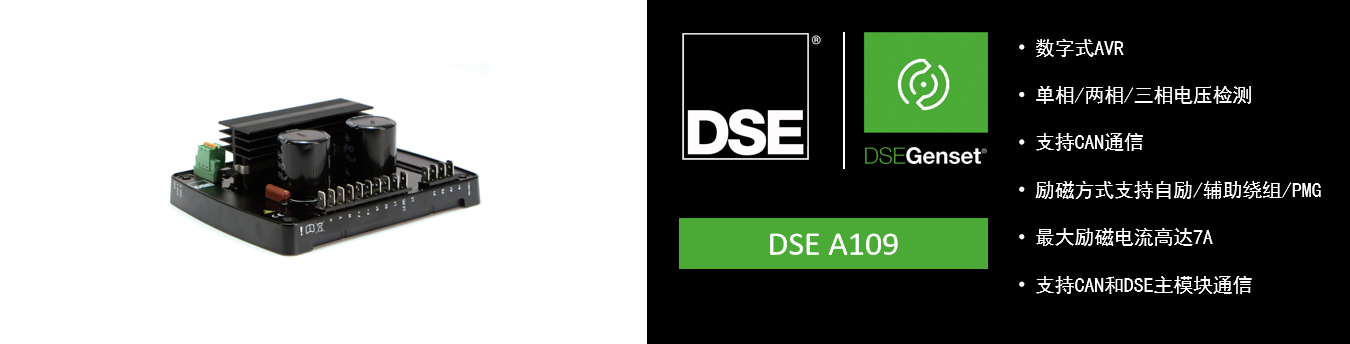

· 支持CAN通信的数字式自动电压调压板(AVR)，用于调节交流发电机的输出电压。

· 由定子辅助绕组或从输出绕组获取功率的自励系统供电。

· 消除了模拟式AVR设计的复杂性，保持平稳、稳定的交流输出电压，而不考虑连接的电气负载。

· 连接下垂互感器或远程电压可用于发 电机同步和负载分配控制器。

· 具有例如J1939通信端口、软启动斜坡、支持下垂互感器以及可接受远程电压调节等功能。

主要功能

　　• 工作电压输入兼容三相PMG，单相 PMG，自励，辅助绕组

　　• 三相或单相发电机电压检测

　　• 支持J1939通信协议，可连接至控制器实现CAN调压

　　• 软启动斜坡

　　• 频率降(UFRO)保护，可选瞬时响应

　　• 检测电压丢失保护

　　• 过励磁保护

　　• 远程调节电压信号开路保护，如使用5KΩ电位器和-10V到10V的电压时开路保护

　　• DIP编码开关选择可选6套保护参数和2套稳定性参数

　　• 外置电位器可调发电机设定值、下垂值、UFRO、比例和微分系数

　　• LED指示故障和工作状态

　　• 密封式外形便于底座安装

　　• 扇形接线端子更容易连接

主要优势

　　• 数字式调压板可确保发电机交流电压输出更加平滑、稳定

　　• 可配置为适合各种带辅助绕组和自励的发电机

　　• 连接下垂互感器或远程电压可用于发 电机同步和负载分配控制器

　　• 兼容全部的DSE并机并网控制器

　　• 可使用调压板上的DIP编码开关和电位器配合整定参数

　　• 可使用J1939协议与第三方设备通信

相关资料下载：

DSEA109-CAD-Drawing Model-1.pdf

DSE A109_安装说明.pdf

DSEA109-CAD-Drawing Model-3.pdf

DSEA109-CAD-Drawing Model-2.pdf

DSEA109-Installation-Instructions.pdf

DSEA109-DataSheet.pdf

DSEA109-Software-Manual.pdf

DSEA109-Operator-Manual.pdf

DSE A109 中文数据单.pdf
