6·DSE 控制器的电流型传感器接线说明

模块硬件疑似故障 2026-06-12 作者：超级管理员浏览：6

DSE 控制器支持电压、电流传感器信号，在选用 4-20mA 信号作为油位传感器的检测信号时，可根据以下接线方式进行接线。

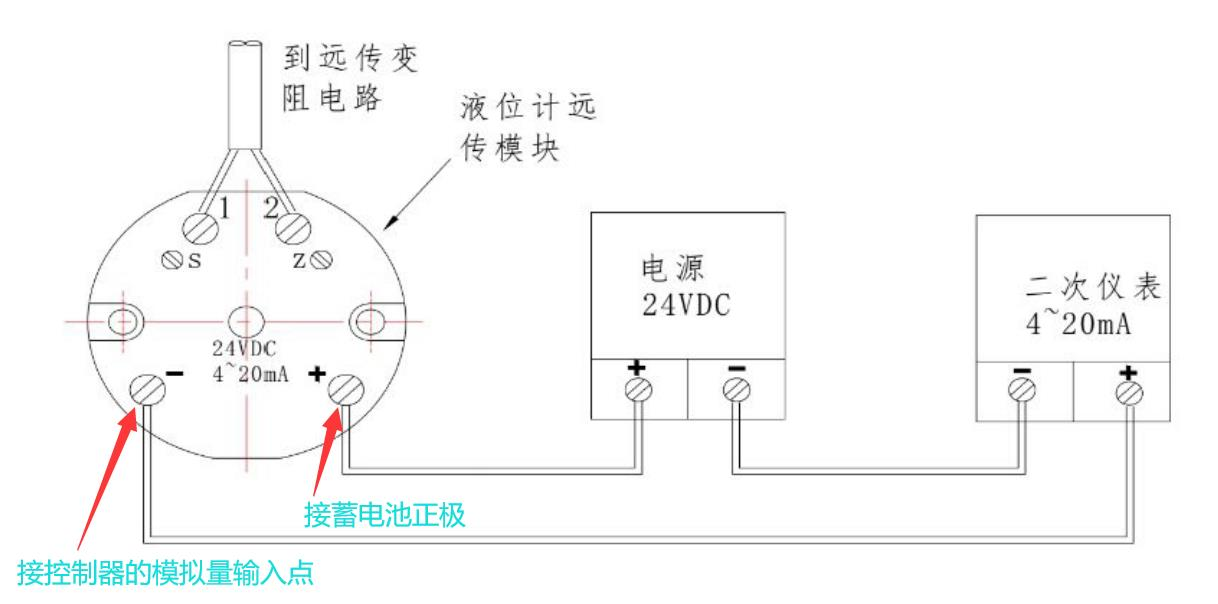

油位传感器的外壳需要和发电机组的负极连接在一起，按照图示，油位传感器的正极端（+）接蓄电池的正极、油位传感器的另一端（-）接控制器的模拟量输入端，同时控制器的模拟量公共点需要和负极连接在一起。
