1·DSE2131 扩展模块的模拟量参数显示不准

故障现象：

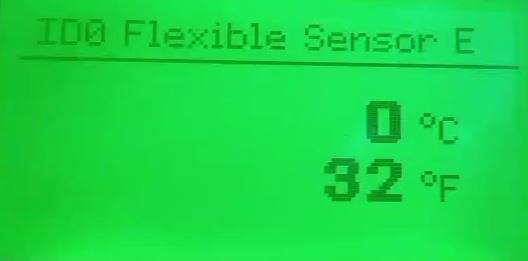

DSE61xx/7xxx/86xx 控制器连接 DSE2131 扩展模块，控制器上显示的 2131 模拟量 值与实际值不一致，如下图；

原因分析：

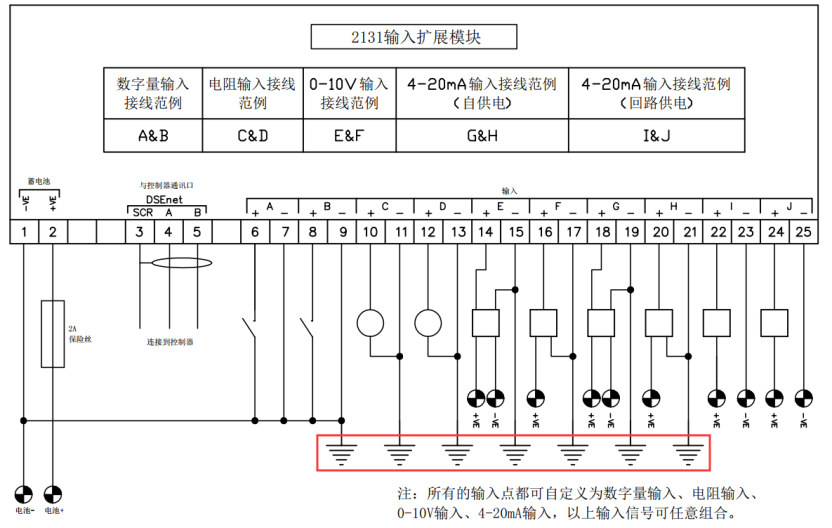

用户未把 2131 扩展模块的“-极”（如下图）连接到发动机壳体，是一个开路状 态导致检测值不准确；

解决措施：

确保 2131 所有传感器端口的“-极”可靠接地（直接与发动机壳体连接）；

注：DSE2130 扩展模块接线也需要接地。
