故障现象：

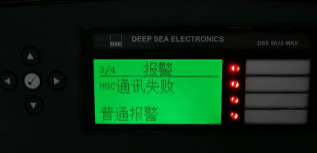

①系统为多台机组并机，MSC通讯线接好情况下控制器出现MSC通讯失败报警。
②系统只有一台机组，控制器出现 MSC 通讯失败报警。
原因分析：
当系统为多台机组并机，报警原因可能为 MSC 通讯线 H 和 L 端接反、MSC 线路时首尾两端没有接 120 欧姆的电阻、MSC 通信线距离超过 250 米（未使用屏蔽双绞线距离超过了 125 米）。 当系统为一台机组，控制器出现 MSC 通讯失败报警时，可能为 MSC 端口烧坏。
解决措施：
① 用万用表直流电压档测量 MSC 端口的电压，如果电压值异常则表明 MSC 端口损坏；
正常电压值如下：
1·H-L 电压：正常约 0.7VDC；
2·H-SCR 电压：正常约 2.8VDC；
3·L-SCR 电压：正常约 2.1VDC；

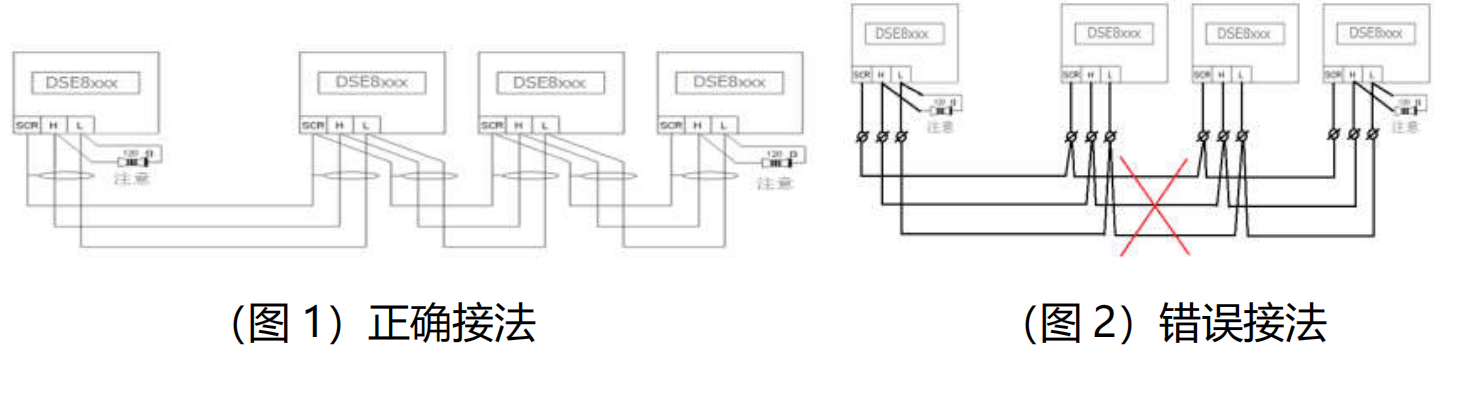

② 确保 MSC 的 H 和 L 未接反，总通讯距离 250 米以内，MSC 线路时首尾两端 接有 120 欧姆的电阻，MSC 多台连接时务必采用下图 1 接法。
